300mA LDO haruru-iti he 1 x 1mm

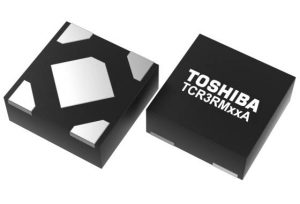

Toshiba-TCR3RMxxA-LDO

E 32 nga hua kei roto i te raupapa TCR3RM, na te mea e mohiotia ana, me nga putanga tuturu kotahi e whanui ana i te 0.9 ki te 4.5V.

Ko te tauwehenga aukati Ripple he tino 100dB (1kHz, 2.8V putanga whakaputa), a he momo auau te arotau mo nga pou-dc-dc whakarereke pou-whakahaere.

"Kaore i rite ki etahi atu kaiwhakahaere ture a te LDO e heke iho ana te tauwehenga paopao riipene 20 dB ia tekau-whakarei ake i te auau, ka iti ake te heke o te TCR3RM," e ai ki te kamupene. "Ko te tauwehenga whakakahore i te 1MHz [putanga 2.8V] 68dB."


Ko te mahi haruru me te ngaru, e ai ki a Toshiba, na te hoahoanga o te ara iahiko bandgap o roto, te taatari whakawhiti iti me te oro haruru tere tere-tere.

Ko te whakaurunga 1μF me nga miihini whakaputa e hiahiatia ana, he momo uku pea.

Ko te kohinga nui ko te 300mA me te hiko heke-ko te nuinga o te 130mV e whakaputa ana i te 2.8V i te 300mA.

Ko te hau o Quiescent he 12μA max puta noa i te -40 ki te 85 ° C.

Ko te titi mana ka huri te putanga (teitei = ki runga, iti = whakaweto, tuwhera = whakaweto). Ka tukuna e te transistor o-roto te kaha whakaputa ka mutu ana te putanga. Ki runga-tu, ko te nuinga o te wa e pau ana i te waitaa ko 1μA (100nA momo 25 ° C)

Ko etahi atu o nga ahuatanga ko te whakamarutanga o-waa me te whakaweto waiariki.

Ka kitea nga tono kei roto i nga taputapu kawe me nga waaatea, penei i te mohio, RF me nga hua IoT.

Kei konei te pepa raraunga
